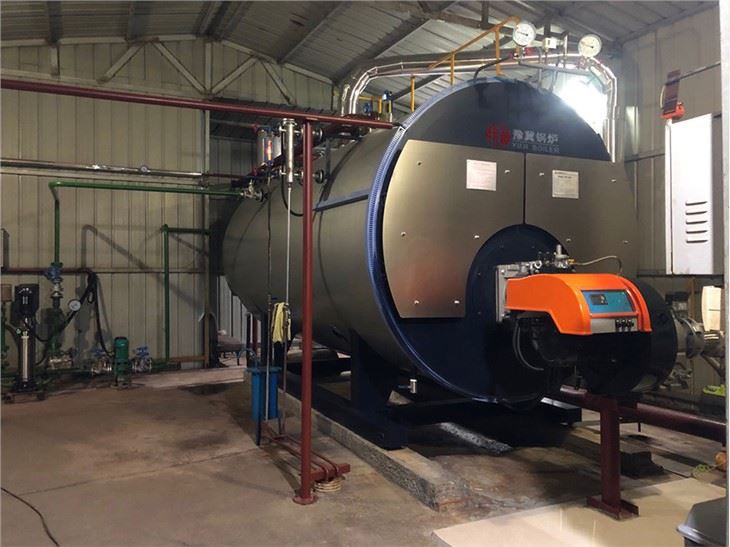

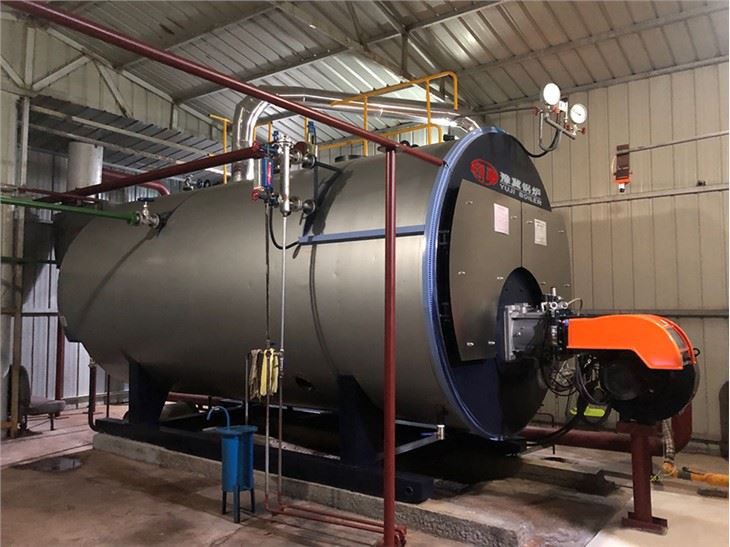

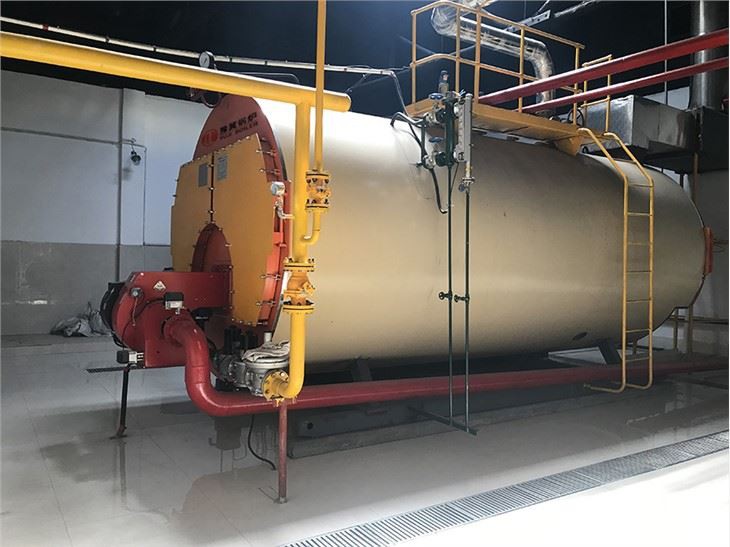

WNS gāzes dedzinātais 6000 kg tvaika katls Ķīnā

Eļļas / gāzes kondensācijas tvaika katls
Modelis: WNS sērijas rūpnieciskie tvaika katli
Tvaika jauda: 0,5T / H-20T / H
Spiediens: 0,4 MPa ~ 2,5 MPa (pielāgojams)
Degviela: dabasgāze, sašķidrināta naftas gāze, sašķidrināta dabasgāze, SDG, biogāze, pilsētas gāze, dīzeļdegviela, mazuta, nafta un gāze.

Produkta ievads

Produkta ievads:

WNS sērijas horizontālais iekšdedzes katls ir 3. tipa katla korpuss, kas iziet ar zemūdens eļļas / gāzes katlu. Pēc degļa izsmidzināšanas ar degli liesma ir pilna ar viļņu krāsni un siltumu pārnes caur krāsns sienu, tā ir 1. pāreja; augsta temperatūra dūmi tiek savākti atpakaļgaitas kamerā un pēc tam nonāk otrajā caurulē, kas ir rievotu cauruļu kūļa zona; pēc siltuma konvekcijas gaisa temperatūra pakāpeniski pazeminās un nonāk priekšējā dūmu kastē un pagriežas uz 3. pāreju, kas ir gludu cauruļu saišķa zona, un pēc tam nonāk skursteņa garāmejot aizmugurējā dūmu kaste un izsmelta atmosfērā.

Informācija par produktu ：

20200707162608ab45918b93b64d1ea7935ad543016aad

Tehniskie parametri

Dabasgāzes tvaika katls

Modelis	Nominālā iztvaikošana jauda (t / h)	Nominālais tvaiks spiediens (Mpa)	Tvaika temperatūra (℃）	Termiskā efektivitāte (％)	Degvielas patēriņš		Dimensija (m)	Svars (t)
Modelis	Nominālā iztvaikošana jauda (t / h)	Nominālais tvaiks spiediens (Mpa)	Tvaika temperatūra (℃）	Termiskā efektivitāte (％)	Eļļa (kg / h)	Gāze (Nm³ / h)	Dimensija (m)	Svars (t)
WNS1-0,7 / 1,0-Y (Q)	1	0.7/1.0	184	≥98.56	58	67	3.62×1.9×2.12	6.1
WNS2-1,0 / 1,25-Y (Q)	2	1.0/1.25	194	≥98.56	116	135	3.73×2.36×3.4	8.3
WNS4-1,0 / 1,25-Y (Q)	4	1.0/1.25	194	≥98.56	230	273	4.37×2.6×3.74	11
WNS6-1.25 / 1,6-Y (Q)	6	1.25/1.6	194	≥98.56	341	408	5.13×2.8×3.95	16
WNS8-1,25 / 1,6-Y (Q)	8	1.25/1.6	194	≥98.56	470	547	6.0×3.14×4.08	21
WNS10-1.25 / 1,6-Y (Q)	10	1.25/1.6	194	≥98.56	573	681	6.09×3.2×4.52	25
WNS15-1.25 / 1,6-Y (Q)	15	1.25/1.6	194	≥98.56	872	1019	7.8×3.46×3.54	46

Mūsu priekšrocības

1.Augsta efektivitāteietaupīt degvielu, samazināt izmaksas
(1) Tvaika katls ar eļļu darbina liela diametra gofrētu krāsns dizainu
(2) Spirālveida gofrētā caurule stiprina dūmgāzu traucējumus, augstu siltuma pārneses efektivitāti
(3) Aprīkots ar ekonomaizeru, pilnībā izmanto dūmgāzu siltumu, samazina izplūdes gāzu dūmu temperatūru, termisko efektivitāti varētu palielināt līdz pat 98%.
(4) Katlam siltuma saglabāšanai un zemiem siltuma zudumiem jāizmanto alumīnija silikāta plāksne.
2.Augsta drošība, pilnībā automātiska darbība
(1) Pieņem PLC pilnībā automātisku viedo vadības skapi un bloķēšanas aizsardzības programmu, tai ir ūdens trūkuma, pārspiediena, pārmērīgas temperatūras, gāzes noplūdes, liesmas izvadīšanas, elektriskās noplūdes un motora frāzes trūkuma vai pārslodzes aizsardzības funkcija.
(2) aprīkots ar sprādziendrošu ierīci, kas var nekavējoties atbrīvot spiedienu, kad tas detonē krāsnī, lai nodrošinātu drošu darbību.
3.Īpašsdrošības dizains
Bungā ir iebūvēta ierobežotā ūdens līmeņa sensora drošības ierīce, kas tieši nosaka ūdens līmeni krāsnī. Teorētiski ūdens trūkums nebūs.
4.Zemsekspluatācijas izmaksas
(1) Pieņem jaunāko patentēto tehnoloģiju, katla korpuss ir 100% automātiski sametināts, ar augstu kvalitāti, ilgu kalpošanas laiku un zemu apkopes līmeni.
(2) Visā pasaulē slavens zīmols, augsta sadegšanas efektivitāte, degvielas ietaupījums un zemas ekspluatācijas izmaksas.
5.Vienkāršiuzstādīšana
Katls ir samontēts, ar īsu uzstādīšanas laiku un nelielu vietas aizņemšanu.
