WNS gāzes / eļļas tvertnes tvaika katls

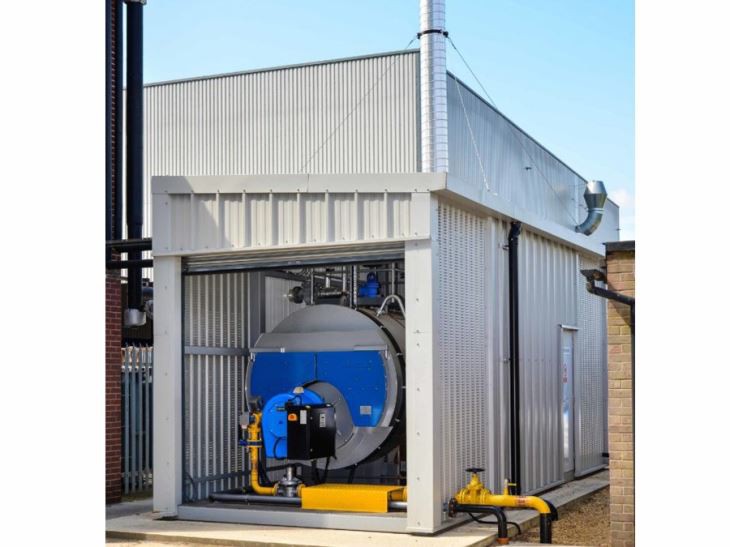

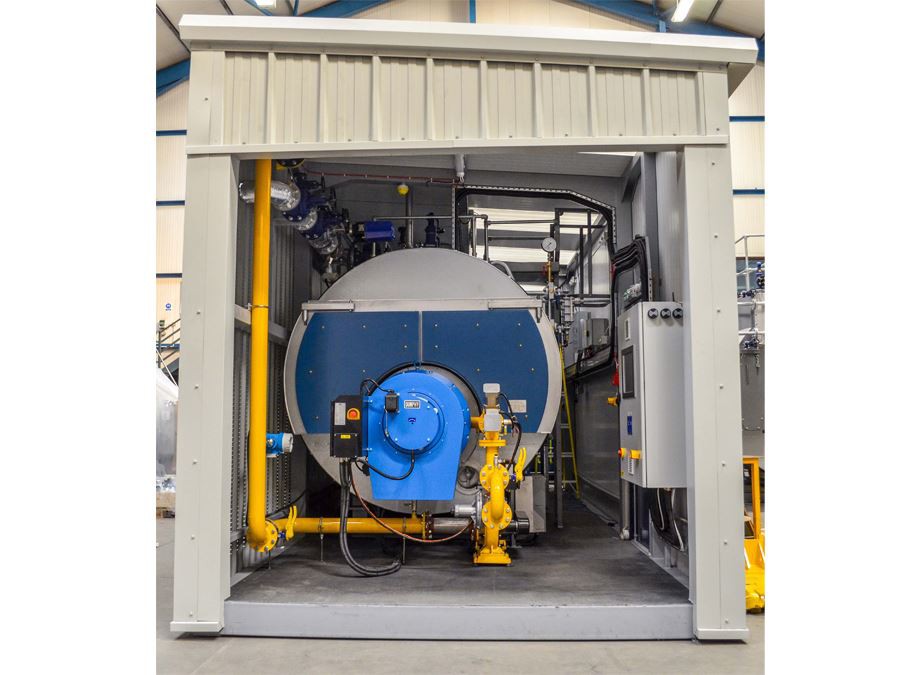

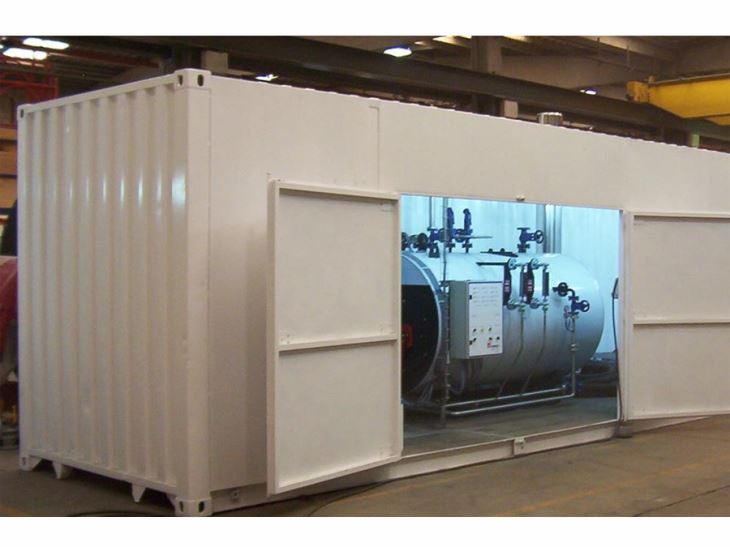

WNS gāzes / eļļas konteinera telpas tvaika katls
Modelis: WNS sērija
Tvaika jauda: 0,5T / H-20T / H karstais ūdens: 0,35MW-14MW
Tvaika spiediens: 0,4 MPa ~ 2,5 MPa (pēc izvēles pēc izvēles)
Degviela: dabasgāze, sašķidrināta naftas gāze, sašķidrināta dabasgāze, sašķidrināta dabasgāze, biogāze, pilsētas gāze, dīzeļdegviela, smagā eļļa, eļļa un gāze.
Pielietojums: Naftas lauka, lauka aprīkojuma sildīšana, būvlaukuma apkure, āra apkure un citas īpašas vajadzības.

Produkta ievads

Ievads

WNS gāzes / eļļas konteinera telpas katls ir droša, efektīva un automātiska apkures iekārta. Ar naftas kurināmo konteineru māju apkures katlam ir atsevišķa tvaika katlu māja. Katls ar konteineru ir horizontāls, ugunsdzēsības caurule, trīs atpakaļgaitas, slapja aizmugures struktūra, ar augstu efektivitāti, nelielu tilpumu, ērtu uzstādīšanu, vienkāršu darbību, stabilu darbību, plašu pielietojuma diapazonu utt.

Svarīgi padomi: katlu varam jums pielāgot atbilstoši degvielai, tvaika ietilpībai un tvaika spiedienam.

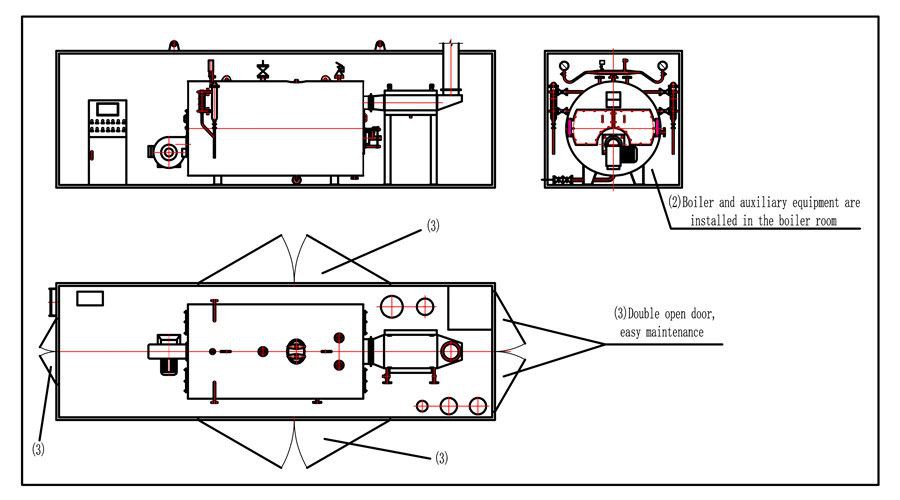

Struktūras diagramma

Parametri

Tvaika katla parametri

Modelis	Nominālā iztvaikošana jauda (t / h)	Nominālais tvaiks spiediens (MPa)	Tvaika temperatūra (℃）	Termiskā efektivitāte (％)	Degvielas patēriņš		Izmērs (m)	Svars (t)
Modelis	Nominālā iztvaikošana jauda (t / h)	Nominālais tvaiks spiediens (MPa)	Tvaika temperatūra (℃）	Termiskā efektivitāte (％)	Eļļa (kg / h)	Gāze (Nm³ / h)	Izmērs (m)	Svars (t)
WNS1-0.7 / 1.0-Y (Q)	1	0.7/1.0	194	≥98.36	61	73	3.2×1.9×2.2	4.9
WNS2-1.0 / 1.25-Y (Q)	2	1.0/1.25	194	≥98.36	121	145	4.2×2.3×2.5	8
WNS3-1.0 / 1.25-Y (Q)	3	1.0/1.25	194	≥98.36	182	217	4.5×2.1×2.4	9
WNS4-1.0 / 1.25-Y (Q)	4	1.0/1.25	194	≥98.36	243	289	5.0×2.3×2.6	11
WNS6-1.25 / 1.6-Y (Q)	6	1.25/1.6	194	≥98.36	367	435	5.4×2.4×2.7	18.6
WNS10-1.25 / 1.6-Y (Q)	10	1.25/1.6	194	≥98.36	601	735	6.3×2.7×3.2	20.5
WNS15-1.25 / 1.6-Y (Q)	15	1.25/1.6	194	≥98.36	906	1101	8.9×3.4×3.6	42
WNS20-1.25 / 1.6-Y (Q)	20	1.25/1.6	194	≥98.36	1211	1467	7.8×3.6×4.0	52

Karstā ūdens katla parametri

Modelis	Nominālā jauda (MW)	Nominālais tvaiks spiediens (MPa)	Termiskā efektivitāte (％)	Degvielas patēriņš		Izmērs (m)	Svars (t)
Modelis	Nominālā jauda (MW)	Nominālais tvaiks spiediens (MPa)	Termiskā efektivitāte (％)	Eļļa (kg / h)	Gāze (Nm³ / h)	Izmērs (m)	Svars (t)
WNS 0,35-95 / 70-Y (Q)	0.35	1.25	≥98.77	31	37	2.94×1.45×1.7	2.8
WNS 0.7-95 / 70-Y (Q)	0.7	1.25	≥98.77	62	74	3.19×1.88×2.16	5
WNS 1.4-115 / 70-Y (Q)	1.4	1.25	≥98.77	119	146	4.13×2.24×2.42	8
WNS 2.8-115 / 70-Y (Q)	2.8	1.25	≥98.77	237	288	4.92×2.25×2.6	10.5
WNS 4.2-115 / 70-Y (Q)	4.2	1.25	≥98.77	357	434	5.4×2.4×2.65	17.8
WNS 7-115 / 70-Y (Q)	7	1.25	≥98.77	602	729	6.28×2.64×3.17	19
WNS 10.5-115 / 70-Y (Q)	10.5	1.25	≥98.77	903	1080	7.8×3.39×3.54	35
WNS 14-115 / 70-Y (Q)	14	1.25	≥98.77	1203	1450	9.12×4.4×4.1	48
