Runājot par dabasgāzes katlu atkritumu reģenerācijas potenciālu

Attīstoties rūpniecībai un pielietojot tvaiku, katli parādās gandrīz katrā nozarē. Tajā pašā laikā, pateicoties valsts vides aizsardzības prasībām', ar oglēm kurināmie katli ir pakāpeniski izstājušies no katlu vēstures posma, un dabasgāzes katli ir kļuvuši par visbiežāk izmantotajām tvaika ražošanas iekārtām. Gāzes katliem, lai gan tā konstrukcija tiek salīdzināta ar tradicionālajiem ogļu katliem, tam jau ir salīdzinoši augsta siltuma efektivitāte. Mēs joprojām varam izmantot citus pasākumus, lai vēl vairāk uzlabotu tā siltuma efektivitāti. Autore īsumā runās par dūmgāzu atgūšanu no dabasgāzes katliem.

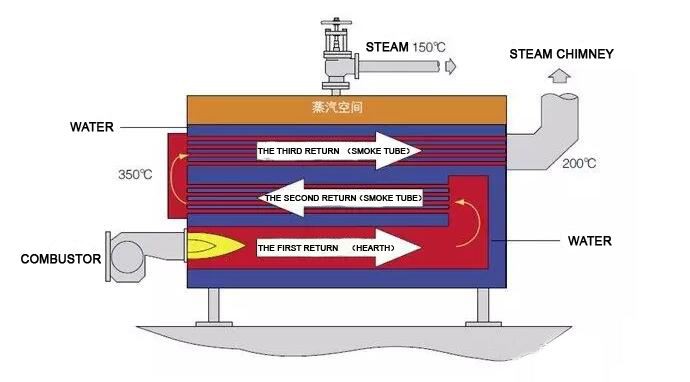

Pēc dabasgāzes sadegšanas izdalīto siltumu izmanto katla iztvaikošanai. Sakarā ar paša katla konstrukciju, dūmgāzēs esošo siltumu nevar pilnībā izmantot, un dūmgāzes, kas satur augstas vērtības siltumu, tiek tieši novadītas atmosfērā, radot daudz atkritumu.

Saskaņā ar eksotermiskā siltuma veidu izplūdes dūmos mēs varam to sadalīt divās kategorijās: fiziski saprātīgs siltums un iztvaikošanas latentais siltums.

Fiziski saprātīgs siltums ：

To panāk, samazinot dūmgāzu temperatūru, un katla dūmgāzu temperatūra pazeminās par 15-20 ℃, kas var palielināt siltuma efektivitāti par 1%;

Tvaicēšanas latentais siltums ：

To realizē, mainot dūmgāzu ūdens tvaiku fāzes izmaiņas, kas kondensējas ūdenī, un atgūst dūmgāzu latento siltumu, un lielu daudzumu siltuma var pārstrādāt.

Ja mēs varam atgūt visu fiziski saprātīgo siltumu un iztvaikošanas latento siltumu dūmgāzēs, tas ļaus ievērojami ietaupīt enerģiju un samazināt degvielas izmaksas.

Ļaujiet mums saprast vienkāršo potenciālo analīzi šādi:

一 、 Horizontālais dabasgāzes katls

(1) Iztvaikošanas jauda=4000t / h, darba spiediens=10bar, aukstā papildūdens temperatūra=10 ℃

(2) Sākotnējā izplūdes gāzu temperatūra=240 ℃, izplūdes gāzu temperatūra pēc ekonomaizera uzstādīšanas=60 ℃

(3) Sākotnējā katla siltuma efektivitāte=88%, un siltuma efektivitāte pēc ekonomaizera uzstādīšanas=97%

(4) Dabasgāzes zemā siltumspēja=36360Kg / Nm3, dabasgāzes vienības cena=3,8RMB / Nm3

(5) Viena gada darba laiks=2000 stundas (5 dienas nedēļā, 8 stundas dienā)

二 、 Sākotnējās izmaksas

(1) Dabasgāzes patēriņš=4000x (2781.7-10x4.187) /36360/0.88=342.5Nm3 / h

(2) Dabasgāzes izmaksas=342,5x3,8=1300RMB / h

Pašreizējās izmaksas

(1) Dabasgāzes patēriņš=4000x (2781.7-10x4.187) /36360/0.97=310.7Nm3 / h

(2) Dabasgāzes izmaksas=310,7x3,8=1181RMB / h

Gada atgūšanas izmaksas

Gada atgūšanas izmaksas=(1300-1181) x 2000=240 000 RM

No vienkāršā iepriekš minētā piemēra mēs varam atrast, ka tikai ar vienkāršu dūmgāzu pārstrādi var ietaupīt degvielas izmaksas. Katlu telpā vienkāršs veids ir tieši izmantot siltumu katla padeves ūdens sildīšanai, lai samazinātu dabasgāzes patēriņu.

Šis ir atsauce uz dažiem veiksmīgiem gadījumiem ：

1. Katlu izplūdes gāzu atgūšana Tianjin filiālē 500 lielāko ķīmisko vielu ikdienas uzņēmumā

Projekta apraksts:

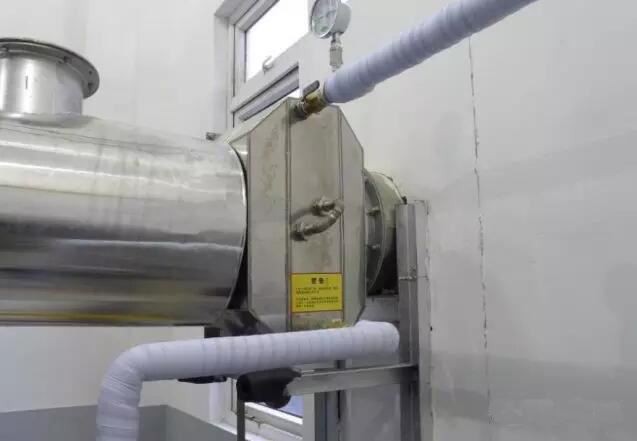

Ar diviem 8t / h katliem (vienu lietotu un vienu gaidīšanas režīmā) sākotnējais ekonomaizers bija sarūsējis un siltuma apmaiņas efektivitāte bija zema.

Pirms pārveidošanas ：

Katla izplūdes gāze 190 ℃ (sākotnējā ekonomaizera izeja 120 ℃)

Pēc transformācijas ：

Projektēšanas sistēmas izplūdes gāzes< 60="" ℃="" (faktiskās="" darbības="" izplūdes="" gāzu="" dūmi="" 47="" ℃),="" un="" ūdens="" temperatūra="" tiek="" uzkarsēta="" no="" 8="" ℃="" līdz="" 98="">

2. Padeves uzņēmuma katlu dūmgāzu atgūšana

Projekta apraksts:

1 t / h katls 1 dūmgāzu atgūšanas konstrukcija, dabasgāzes darba spiediens ir 5 ~ 7barg

Pirms pārveidošanas ：

Katla izplūdes gāzu temperatūra ir 230 ℃, nav ekonomaizera, un dūmgāzes tiek tieši izvadītas atmosfērā caur skursteni.

Pēc transformācijas ：

Izmantojiet dūmgāzes, lai sildītu ūdens tvertnes aukstā ūdens padevi, ciklisku apkuri, izplūdes gāzu temperatūru 120 ℃, ūdens ieplūdi 30 ℃ un ūdens izplūdi 55 ℃

3. Mājsaimniecības papīra atkritumu siltuma pārstrādes projekts

Projekta apraksts:

No ražošanas iekārtas izvadītā mitrā gaisa temperatūra ir 320 ℃, plūsmas ātrums ir 7,61 m3 / s un ūdens masas saturs ir 30,5%

Pirms pārveidošanas ：

Sākotnējais process atgūst daļu siltuma izlietotajā karstā gaisā, tas ir, karstā un mitrā gaisa padeve tiek ievadīta gaisā caur primārā siltummaiņa apkures sistēmu, un galīgā izplūdes temperatūra pēc gaisa sildīšanas gaisā ir 264 ° C.

Pēc transformācijas ：

Izgatavojiet 15 baru piesātinātu tvaiku 860 kg / h un sākotnēji paaugstiniet degšanas gaisa ieplūdes temperatūru par 10 ℃, un galīgā izplūdes gāzu temperatūra būs 135 ℃ -145 ℃.

Rezumējot, ja sākat izmantot dabasgāzes katlus, lūdzu, neignorējiet potenciālās enerģijas taupīšanas iespējas sev apkārt. Lūdzu, sazinieties ar savu YUJI lietojumprogrammu inženieri, lai iegūtu sīkāku informāciju!
