Automātiskās katla vadības nozīme tvaika kvalitātei un enerģijas taupīšanai

Kopš katlu nozares attīstības moderno katlu automatizācijas pakāpe ir bijusi ļoti augsta. Salīdzinot ar atpakaļejošo manuālās vadības metodi, tvaika katlu komplekts ar pilnīgām vadības sistēmām, piemēram, automātisko aizdedzes kontroli, spiediena kontroli, drošības kontroli, šķidruma līmeņa kontroli un notekūdeņu kontroli. Tas var ne tikai efektīvi ietaupīt darbaspēku un sasniegt bez uzraudzības esošās katlu telpas mērķi, bet arī drošāks, efektīvāks un spējīgāks radīt katlam augstākas kvalitātes tvaiku. Tātad, šodien mēs runāsim par katla TDS automātiskās virsmas trieciena kontroles un automātiskās līmeņa kontroles nozīmi no tvaika kvalitātes un enerģijas taupīšanas viedokļa.

01 Kas ir augstas kvalitātes tvaiks?

Tā sauktajam augstas kvalitātes tvaikam jāatbilst ne tikai pareizajām plūsmas, spiediena un temperatūras prasībām, bet arī tam jābūt sausam, bez mitruma, piemaisījumiem un bezkondensācijas gāzēm. Pēc tam, kad katla padeves ūdens nonāk katlā, izšķīdušo cieto vielu (TDS) saturs katla padeves ūdenī tiek nepārtraukti koncentrēts, kad katla ūdens iztvaiko, kas ne tikai rada putu slāņa biezumu uz tvaika-šķidruma atdalīšanas virsmas katla iekšpusē. palielinās, bet arī izraisa katla ūdens ražošanu. Burbuļi ir stabilāki un grūti saplēsti. Galu galā tvaiki un ūdens izplūst un ievērojami palielinās tvaika mitruma un piemaisījumu saturu. Smagos gadījumos tvaiks arī pārvadās daudz ūdens, kā rezultātā apkures katls tiek izslēgts zemā ūdens līmeņa dēļ. Tāpēc mēs iesakām katram tvaika katlam uzstādīt nepārtrauktas virszemes vadības sistēmu. Tomēr pārmērīga virsmas izpūšana radīs arī enerģijas izšķiešanu. Pašlaik daudzu rūpniecisko katlu nepārtrauktu izpūšanu Ķīnā joprojām kontrolē manuālie vārsti. Kontrolējiet katla ūdens TDS indeksu, un vairumā gadījumu tas pārsniegs izlādi, palielinot katla ekspluatācijas izmaksas.

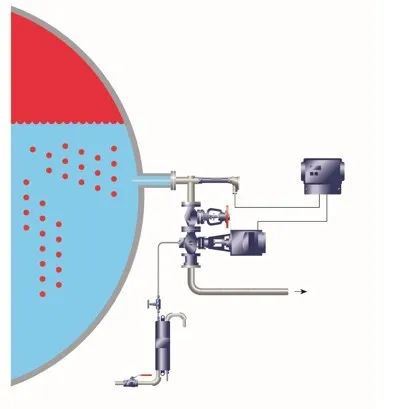

02Katla nepārtrauktas virsmas trieciena kontroles sistēma

Ja tiek pieņemta automātiska katla nepārtrauktas virsmas izpūšanas kontroles (TDS vadības) sistēma, katls var ne tikai turpināt nodrošināt augstākas kvalitātes tvaiku, bet arī ietaupīt vairāk nekā 2% degvielas izmaksu salīdzinājumā ar manuālo vadību. Piemēram, katls ar darba spiedienu 1,0 MPa var ietaupīt aptuveni 0,21% katla degvielas par katru notekūdeņu tilpuma samazinājumu par 1%, kā parādīts šajā tabulā:

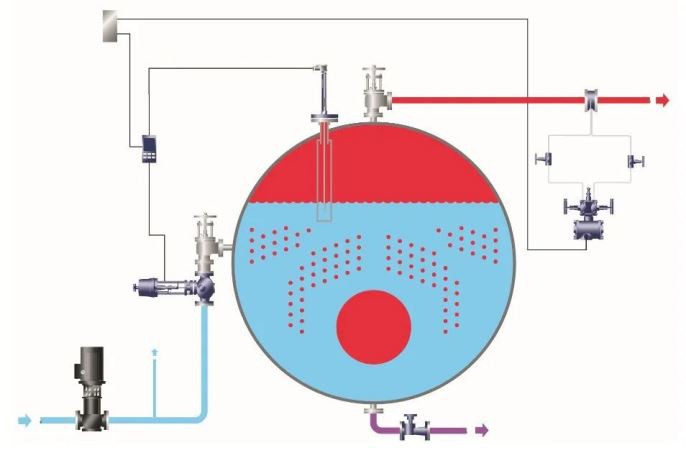

03 Katla līmeņa vadības sistēma

Salīdzinot ar automātisko virsmas izpūšanas kontroli, lielākā daļa mūsdienu katlu ir realizējuši automātisko līmeņa kontroli. Ir divas galvenās vadības metodes: slēdža vadība un nepārtraukta proporcionālā vadība. Pirmais ir piemērots tikai katliem ar nelielu iztvaikošanas jaudu vai ja tvaika slodze ir samērā stabila, savukārt ar otro vadības metodi var panākt ne tikai stabilāku tvaika spiedienu un plūsmu, bet arī uzturēt katla degšanu ar lielāku efektivitāti un ietaupīt enerģiju .

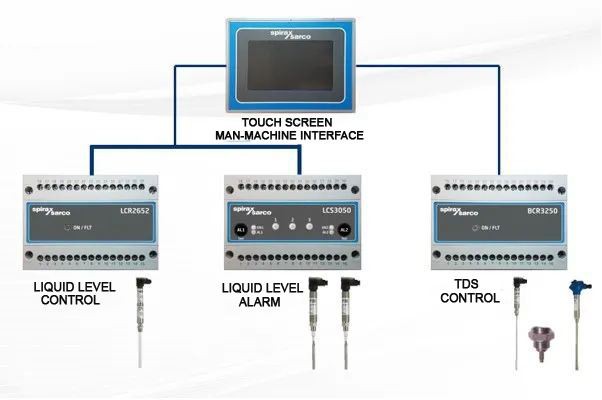

Turklāt, ja tvaika slodze stipri mainās, katlam jāizmanto binārā barības ūdens kontroles sistēma. Pretējā gadījumā, pēkšņi samazinoties apkures katla spiedienam pēkšņas slodzes palielināšanās dēļ, burbuļu tilpums ūdenstilpē strauji paplašināsies, izraisot nepatiesu katla šķidruma līmeņa paaugstināšanos. Pirmkārt, tas samazina tvaika un ūdens saskarnes laukumu, un tajā pašā laikā galvenā tvaika izplūdes plūsmas ātrums ir pārāk ātrs, lai viegli ievilktu burbuļus un sāli, kā rezultātā samazinās tvaika kvalitāte; otrkārt, kad spiediens tiks atjaunots, katla ūdens netiks piepildīts laikā, jo iepriekš parādījās nepatiesais šķidruma līmenis, pilieni līdz ļoti zemam līmenim un var izraisīt katla zemā ūdens līmeņa trauksmi. Tādēļ labai katla šķidruma līmeņa kontroles sistēmai jāspēj vienlaikus kontrolēt katla slodzi, tas ir, tvaika plūsmas maiņu, lai nodrošinātu dubultu tvaika kvalitātes un katla darbības drošības garantiju.
